概述
       由U形容器、螺帶攪拌葉片和傳動部件組成；U形的長體筒體結構，保證了被混合物料（粉體、半流體）在筒體內的小阻力運動。正反旋轉螺條安裝于同一水平軸上，形成一個低動力的混合環境，螺帶狀葉片一般做成雙層或三層，外層螺旋將物料從兩側向中央?yún)R集，內層螺旋將物料從中央向兩側輸送，可使物料在流動中形成渦流。加快了混合速度，提高了混合均勻度。

結構特點

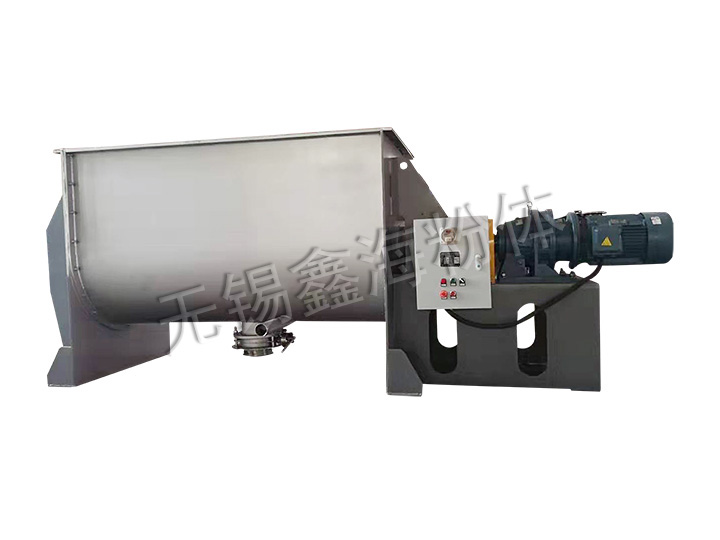

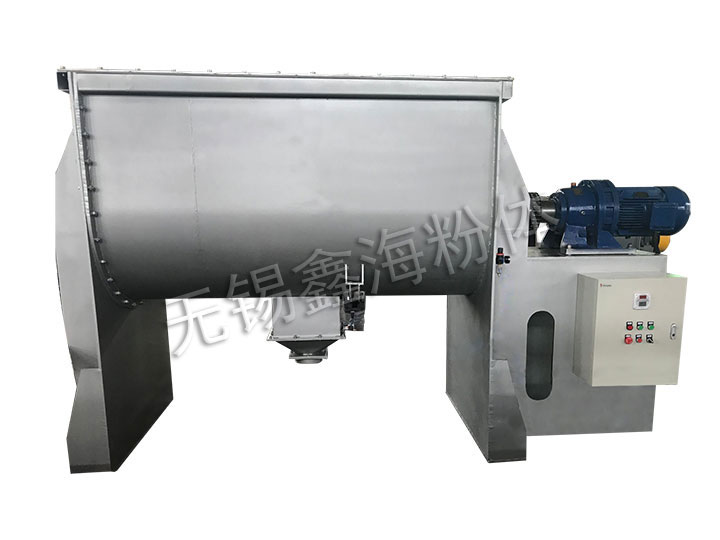

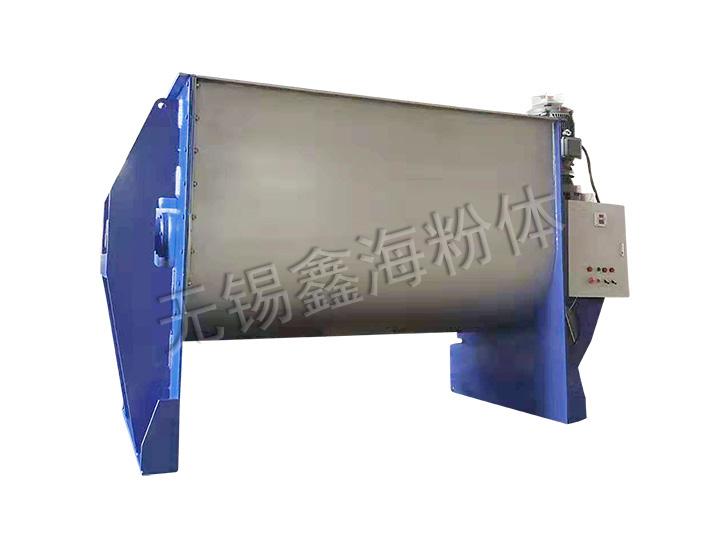

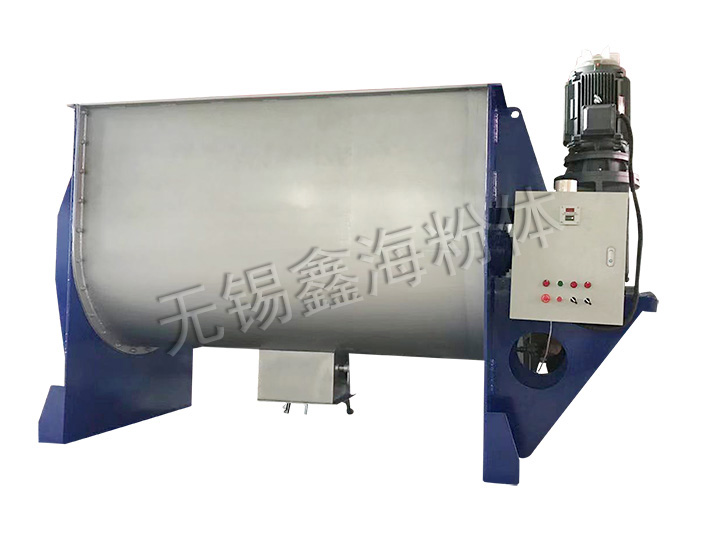

       1、該機為臥式筒體，內外二層螺旋帶具有獨特的結構，運轉平穩、質量可靠，噪音低，使用壽命長，安裝維修方便，并有多種攪拌器結構，用途廣泛的多功能混合設備。臥式螺條混合機混合效果不受顆粒的大小密度影響。
       2、混合速度快，混合均勻度高，螺旋帶上可以安裝刮板，對有粘性物料有好的混合效果。
       3、針對不同物料的混合要求（特殊物料每次混合需清洗），可采用不同螺帶結構，可提供加熱、干燥的夾套供客戶選擇。
       4、正反旋轉螺帶安裝于同一水平軸上，形成一個低動力的混合環境。平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用，亦可加裝噴液系統。將液體和粉體充分均勻混合。
       5、臥式機體上也可以開設有清理門，以便供用戶清洗。設備整體高度較低，便于安裝。

出料方式
       粉體物料采用大開門結構形式，具有卸料快、無殘余等優點；高細度物料或半流體物料采用手動蝶閥或者氣動蝶閥，小型號混合機采用減速機直聯方式，結構簡單，運行可靠度高，維護方便。大型混合機采用皮帶輪帶動擺線減速機驅動，皮帶傳動的彈性連接有在超載時保護傳動部件的優勢。

工作原理

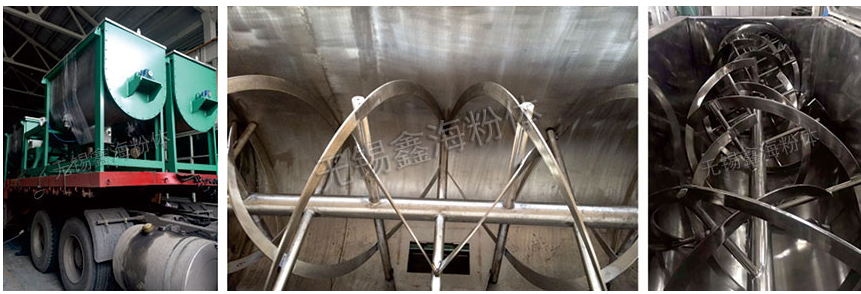

       臥式螺帶混合機由安裝與攪拌軸上的內外徑螺條帶動桶體內物料，使攪拌器在桶體內Max范圍翻動物料。攪拌器結構上，螺條設計成內外、左右互為反螺條，攪拌器工作時內螺條帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺條帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在桶體內對流循環、剪切摻混，完成物料在短時間內快速均勻混合。

適用范圍
       應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固（即粉體與粉體）固-漿（即粉體與膠漿液）的混合，適應粘稠的物料混合。

技術參數

型號規格 （m3）	WLDH-0.1	WLDH-0.3	WLDH-0.5	WLDH-1	WLDH-1.5	WLDH-2	WLDH-3	WLDH-4	WLDH-6	WLDH-8	WLDH-10
一次混合 （kg）	30-50	100-150	200-300	400-600	600-900	800-1200	1200-1800	1600-2400	2400-3600	3200-4800	4000-6000
裝機功率  （Kw）	1.5-4	3-5.5	4-11	7.5-15	11-18.5	18.5-30	18.5-30	22-37	37-55	37-55	45-75
設備重量 （kg）	300	500	900	1400	1900	3100	3100	3600	5300	6800	7800
